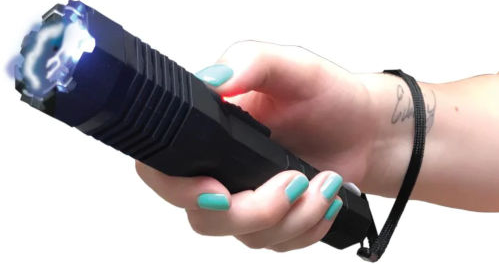

在小区门口的安保亭旁，保安手中的电击棍轻轻一按，顶端就冒出滋滋作响的蓝色电弧，瞬间能让不法分子失去反抗能力。很多人好奇，这根不过手臂长的棍子，为何能产生足以制服人的高压？其实答案藏在它的内部结构里，而核心部件正是 “电压倍增器”—— 这个看似不起眼的电路装置，能把普通电池的低压电变成数万伏的高压脉冲。今天我们就来拆解电击棍的升压奥秘，揭开电压倍增器的工作真相。

要理解高压的产生，得先从电击棍的 “能量起点” 说起。和手电筒、手机一样，电击棍的动力来源也是普通可充电池，常见的是 12V 或 24V 的镍氢电池。但这样的电压连点亮灯泡都需要串联多个电池，更别说产生制服人的电击效果了。想要实现 “低压变高压”，需要经过三个关键步骤：直流变交流、初步升压、电压倍增，而电压倍增器正是最后也是最关键的 “增压环节”。

第一步是 “电流变形”：把直流电变成高频交流电。电池输出的是方向固定的直流电，而变压器升压需要依赖交流电的磁通量变化。这时候电击棍里的振荡器就派上了用场，它由晶体管或集成块组成，能像 “快速开关” 一样不断切断和接通直流电源，把平稳的直流电流变成每秒振动数万次的高频交流电。这种高频电不仅更容易被变压器升压，还能减少能量损耗，为后续的高压产生打下基础。

第二步是 “初步升压”：利用变压器实现电压跳跃。振荡器输出的高频低压电会首先进入脉冲变压器，这是一种特殊的 “电压放大器”。它由两个绕在铁芯上的线圈组成，初级线圈匝数少，次级线圈匝数多 —— 根据电磁感应原理，匝数比越高，输出电压就越高。比如输入 12V 的交流电，经过匝数比为 1:100 的变压器后，就能初步升到 1200V。但这个电压距离电击棍需要的数万伏还有很大差距，而且此时的电流不稳定，无法直接使用，必须交给电压倍增器进行 “终极增压”。

真正的 “魔法” 发生在第三步 —— 电压倍增器的工作过程。这个核心部件本质是由多个二极管和电容器组成的倍压整流电路，它的精妙之处在于能通过 “电容储能 + 电压叠加” 的方式，把变压器输出的高压交流电一步步 “垒” 成更高的直流高压。

我们以最基础的二倍压电路为例来拆解原理。电路里的二极管像 “单向阀门”，只允许电流朝一个方向流动；电容器则像 “储能罐”，能把电能暂时储存起来。当交流电处于正半周时，电流会通过第一个二极管给第一个电容器充电，直到电容器两端电压达到输入电压的峰值；而到了负半周，第一个二极管截止，第二个二极管导通，此时输入电压与第一个电容器储存的电压会串联叠加，共同给第二个电容器充电，最终第二个电容器两端的电压就变成了输入电压的两倍。

电击棍里用的通常是多级倍压电路（比如四倍压、六倍压），也就是把多个二倍压单元串联起来。就像搭积木一样，每个单元都在前一个的基础上叠加电压。比如变压器输出 1500V 高压交流，经过四级倍压电路后，就能得到 6000V 左右的直流高压；如果是十多级倍压，电压甚至能突破 4 万伏。这种方式不仅能实现超高电压，还能保证输出的是稳定的直流电，让电弧持续稳定地产生。

值得注意的是，电压倍增器能在小体积内实现高压输出，这也是它成为电击棍核心部件的关键原因。和传统的高压变压器相比，由二极管和电容组成的倍压电路结构更紧凑、成本更低，而且每个元件只需承受部分电压，无需单独耐受数万伏的高压。比如 4 万伏的倍压电路中，每个电容器和二极管只需耐受几千伏电压即可，这大大降低了元件的制造难度。

不过，虽然电击棍的电压高达数万伏，但它的电流却非常小，通常只有几毫安。这种 “高压低流” 的特性，能让被电击者瞬间肌肉痉挛、失去反抗能力，却不会造成严重的器质性伤害。这就像冬天脱毛衣时产生的静电，电压虽高但电流微小，只会让人感到刺痛却不会危及生命。

这里必须特别提醒：电击棍属于管制器具，根据我国法律规定，普通公民非法持有、使用电击棍属于违法行为，可能面临治安拘留甚至刑事处罚。安保人员等合法使用者也需经过专业培训，仅能在正当防卫或执行公务时使用，且需避免攻击头部、心脏等要害部位。我们了解其原理是为了增强安全意识，而非尝试制作或非法使用。

从电池的 12V 低压到顶端的 4 万伏高压，电击棍的升压过程就像一场 “电压接力赛”：振荡器负责 “改头换面”，变压器完成 “初步加速”，而电压倍增器则实现 “终极冲刺”。这个由二极管和电容构建的精妙电路，用最简洁的方式完成了高压的产生，也让电击棍成为了专业安保领域的重要防御工具。但记住，技术的价值在于守护安全，而非制造危险，遵守法律规定才是对安全最好的保障。
